Raspberry Pi  オリジナルケース <3.5inch LCD版>

PDF価格表

  • slide

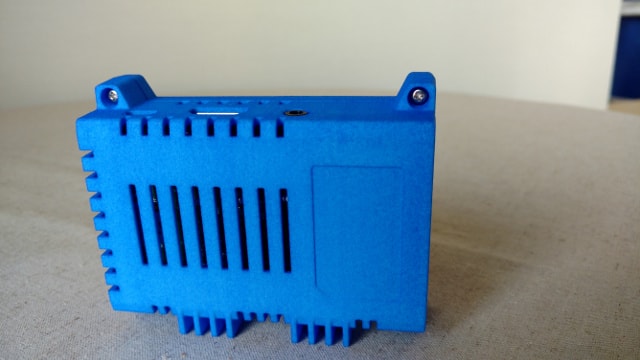

ライズパイ用オリジナルケースと、3.5インチLCD対応ケースのセットです。

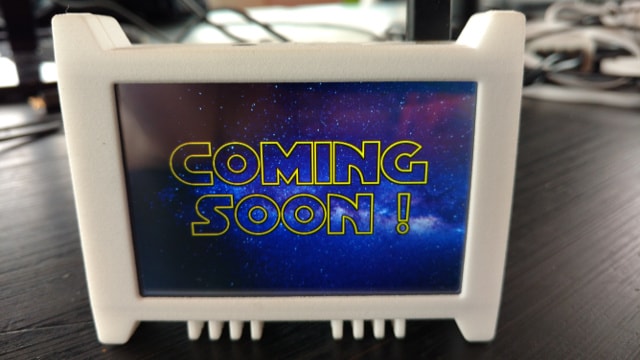

IMG_20170725_132624918-640-min.jpg IMG_20170801_170614402-640-min.jpg

arrow-31-16.png 使用例 (ギャラリー)



<特徴>

1. 製品レベルに十分な強度を確保しています。

2. 炎天下でもケースは変形しません。

→ラズパイと液晶は別の手段で守って下さい。

3. スリットを多用し、ライズパイの冷却にも考慮してます。

→自然空冷で足りない時は、USB扇風機で冷やして下さい。

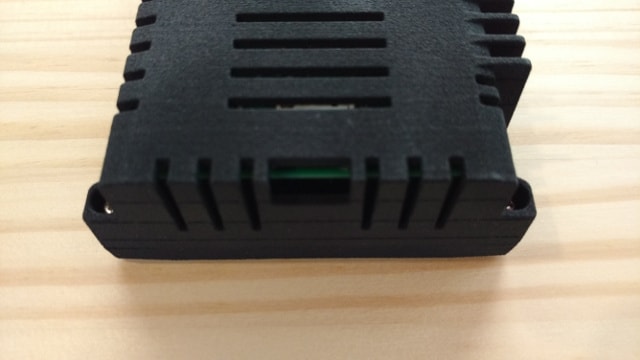

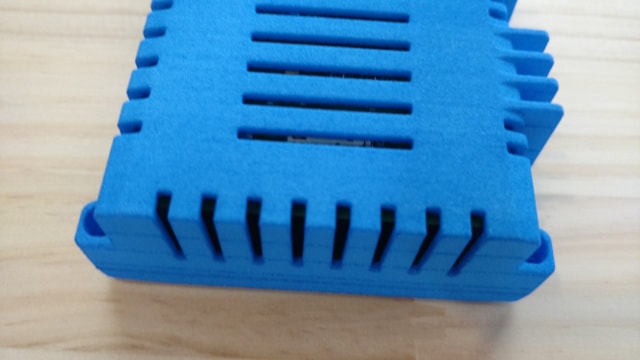

4. 用途に合わせて、microSDのOpen/Close が選択可能

左:電子工作用(Open) / 右:製品用(Close)

IMG_20170808_182305202-640-min.jpg  IMG_20170808_182312359-640-min.jpg

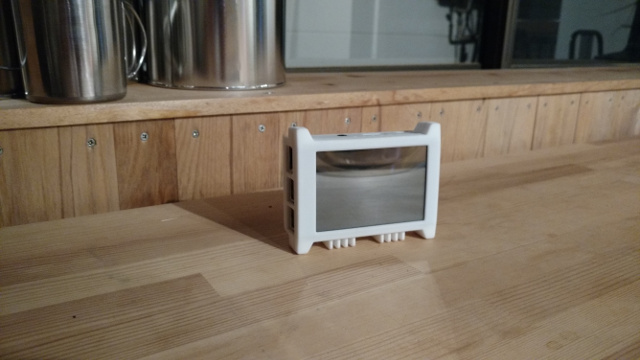

5. 直立します。

立てると液晶が見やすくなります。


6. ライズパイケースのデザインに実績のある キュウプロダクツ 製なので細かい配慮も行き届いています。



<仕様>

適合 Raspberry Pi
  • Raspberry Pi Model B+
  • Raspberry Pi 2 Model B
  • Raspberry Pi 3 Model B
液晶モジュール

Kuman 3.5" Inch 480x320 RGB TFT LCD Pixels Touch Screen with Touch Pen​​

製品により液晶モジュールの厚みが異なるため、上記以外のモジュールでは保証出来ません。

素材 ナイロン

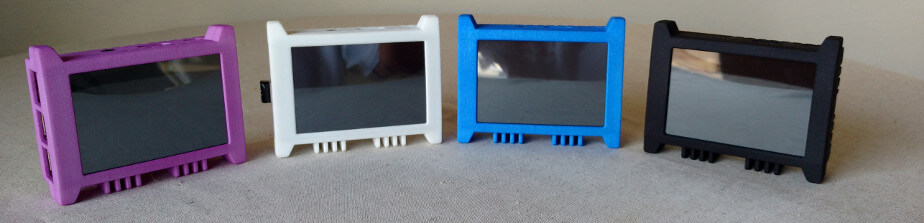

白 / 黒 / 青

取り付けネジ
  • 基板止め: M2.6-5バインドタップ 2本
  • ケース止め: M2.6-10バインドタップ 4本

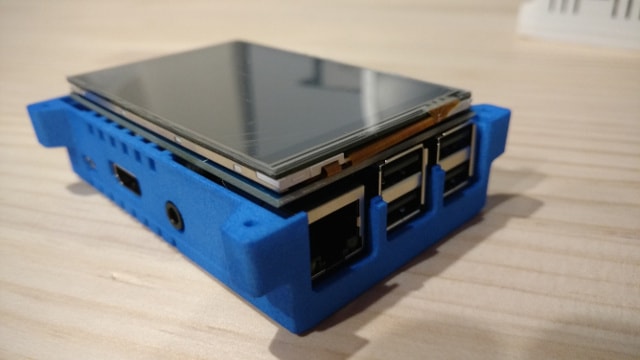

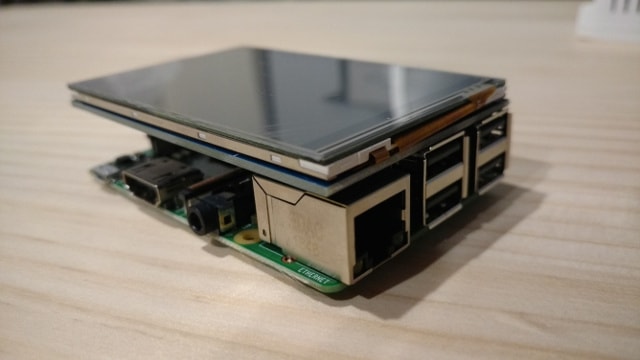

IMG_20170808_192145616-640-min.jpg  arrow-31-64.png  IMG_20170808_192131654-640-min.jpg



icon_red_ball_24.png 注意事項

上記の液晶モジュールはSPI接続のため描画が遅く、また、低解像度のため X Window の起動は現実的ではありません。

Framebuffer などを使った画面描画をオススメします。 PygameからFramebuffer を使用できますが、この辺りの解説は今後、BLOGで行っていく予定です。



<構成品>

  1. ケース(上・下)
  2. 3.5inch LCD
  3. 取り付け用ネジ (6本)




<組立手順>

arrow-31-16.png 詳細な手順書はこちらにあります ​icon-pdf.png 導入手順書

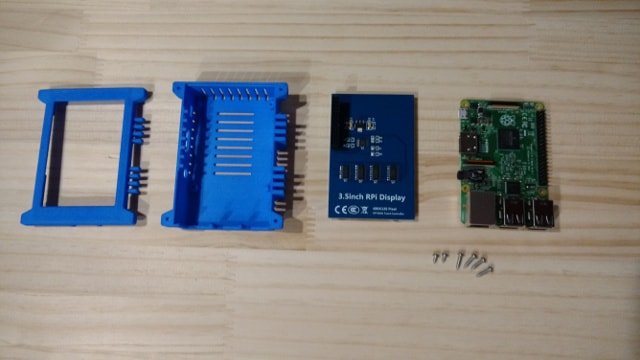

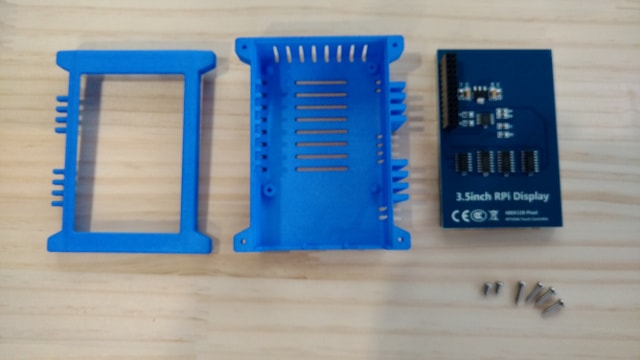

1. 必要なパーツは以下の通りです。 (本セットに適合するラズパイを用意します)

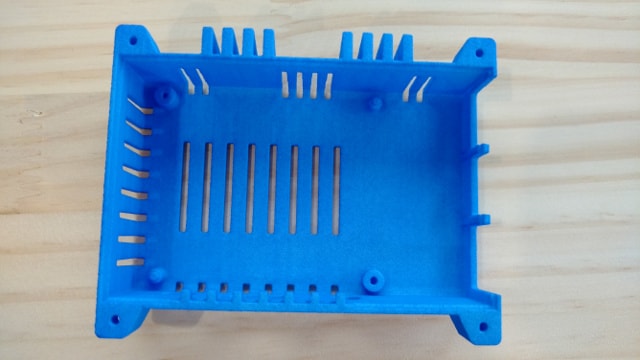

2. ケース(下) を取り出し、

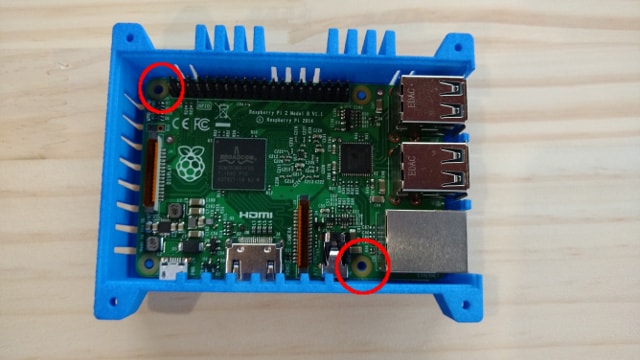

3. ラズパイをセットし、2隅をネジ止めします。(赤丸)


4. 液晶モジュールを挿します。

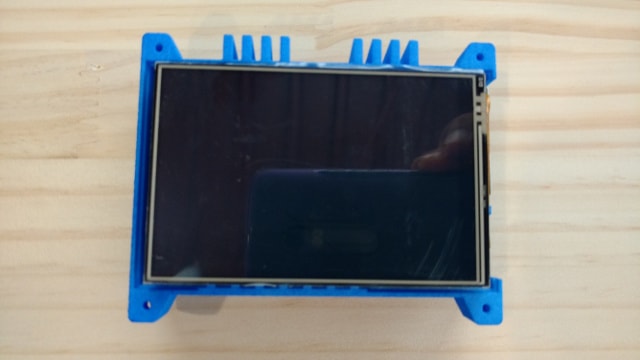

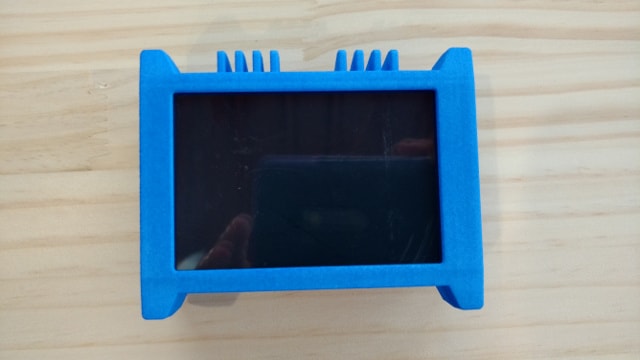

5. ケース(上)を被せます。

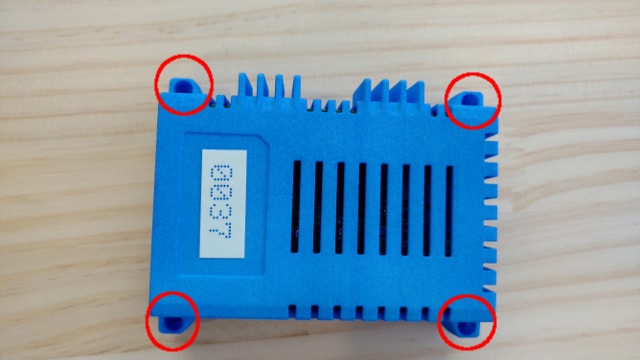

6. 裏返し、四隅をネジ止めします。

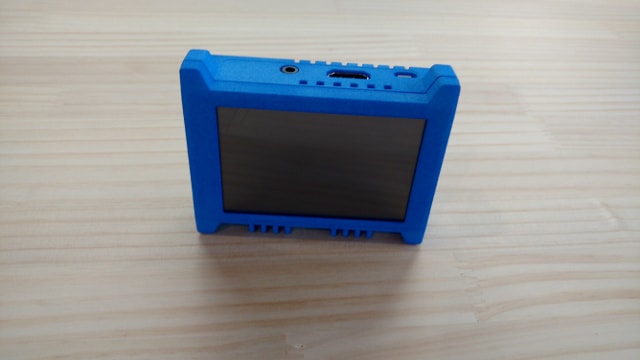

7. 完成です。




<謝辞>

本製品は キュウプロダクツ様 にご協力いただいて制作しました。  https://qproducts.jimdo.com/

デザインのみならず、製造についても親切なアドバイスを頂きありがとうございました。

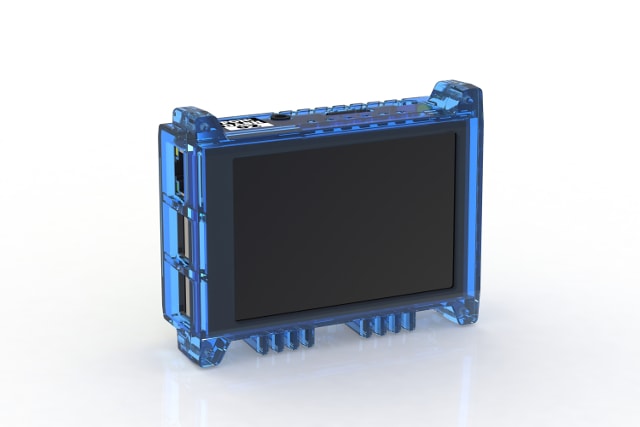

C-Render01-vga-min.JPG C-Render03-vga-min.JPG

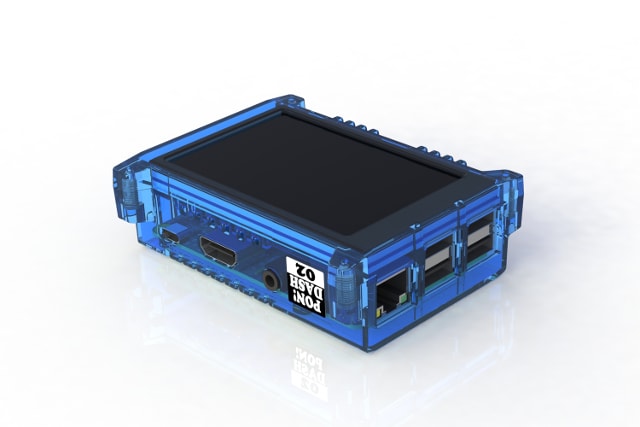

--- 本製品の 3D CG (キュウプロダクツ様作成) ---



<購入について>

DMM.make でケース単体、 Amazon.co.jp でケース・液晶・ネジのセット販売を行ってます。

icon_checked.png DMM.make (ケース単体)

logo_com_make.png http://make.dmm.com/item/777532/

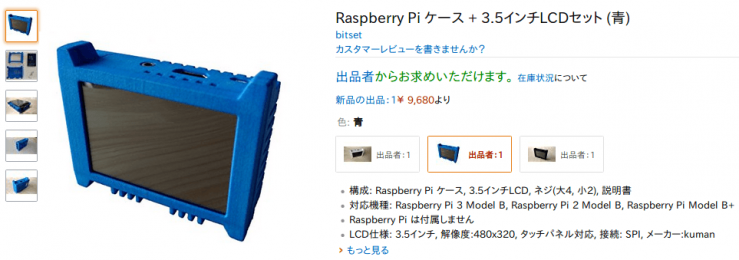

icon_checked.png Amazon (ケース・液晶・ネジのセット)

amazon-logo_JP_transparent.pnghttps://www.amazon.co.jp/dp/B074TDTHHK

2017-08-16 07-50-16.png



その他不明点は下記までお問合せ下さい。
